文豐一煉鐵一號爐高爐探尺的直改交
作者：趙延明
簡介 結合文豐一煉鐵一號爐高爐直流探尺改造為程控交流探尺的實例，介紹了高爐探尺直流改交流的方案，以及程控交流探尺的工作原理和優越性。
一、引言
? ? 在高爐冶煉過程中，保持穩定的料線是達到準確布料和高爐正常運行的重要條件之一。我們利用機械垂直探尺來測定爐內料面位置及下降情況。其工作是否準確可靠，對高爐冶煉有著直接影響。一煉鐵一號爐原探尺采用的是直流電機控制方式，因直流電機日常維護困難，故障多，保養更換周期短，對正常生產影響較大。趁2011年一號高爐擴容的機會我們對原有直流探尺進行了交流改造。選用了鄭州萬泰電氣有限公司的程控交流探尺控制方案，至今，使用效果良好。
二、改造工作
? ? 針對原有直流探尺系統的改造，主要做了以下幾個方面的工作，概括來講就是3改1加。
? ? 1改：將原探尺卷揚機的直流電機改為3KW六極普通鼠籠交流電機。
? ? 2改：將原探尺卷揚機的機械主令改為ZNLK-TC探尺專用智能主令。ZNLK-TC探尺專用智能主令的現場變送單元安裝于原機械主令位置，主控單元安裝于探尺卷揚機現場。
? ? 3改：將原直流探尺控制柜改為CKTC-K1程控交流探尺控制柜。
1加：在減速機高速輸出軸上增加安裝探尺緩速器（TC-HSQ）。
三、系統結構???

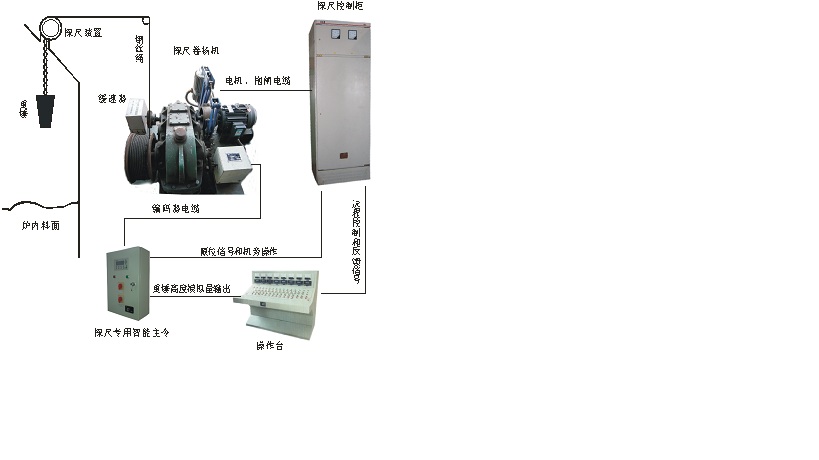

新系統結構如下圖
四、程控交流探尺工作原理
? ? 當程控交流探尺收到放尺信號后，發出放尺指令，重錘在重力和緩速器作用下勻速下降探料，到達料面后在探尺控制柜的控制下進入浮尺狀態，重錘跟隨料面下降，程控交流探尺控制柜在放尺時給電機加載一個合適的反向電壓，避免浮尺時出現倒尺現象。當收到提尺信號或到達設定探尺下限后提尺，當到達設定的探尺上限后停止，完成一個工作循環。在此工作循環中，探尺通過現場變送單元的傳動機構帶動編碼器一起工作，編碼器將探尺的位移轉化成格雷碼信號發送到可編程序控制器（PLC），PLC將采集到的格雷碼進行譯碼、累加、計算等運算處理，將探尺的位移通過操作員界面TD400C“重錘位置”顯示出來并通過模擬量信號傳送給上位機，同時還顯示有探尺的狀態（放尺、浮尺、提尺、停止）、重錘速度等，并參照所設定的參數，在滿足設定條件時發出相應的控制信號，從而實現探尺的測量和可靠運行。
五、程控交流探尺的優越性
?1、測量可靠，使用壽命長。
? ? 改造后的探尺測量精度為3毫米。程控交流探尺通過緩速器使放尺速度幾近勻速，放尺平穩。再通過程控交流探尺控制柜提供的反向微電壓有效防止倒尺發生。整體運行平穩可靠。
緩速器是純物理原理，且無磨損，使用壽命不言而喻。探尺專用智能主令是在高爐智能主令的基礎上改造而成，我公司高爐使用的就是鄭州萬泰生產的智能主令，無論使用壽命還是使用簡便性都遠優于機械主令。
?2、調整簡便快捷。
? ? 改造后的探尺，日常主要是針對緩速器和程控交流探尺控制柜內調壓器的調整工作。
? ? 緩速器的調整非常方便，只需調整其一側的六方形出軸即可，按順時針旋進（增強），逆時針旋出（減弱）的方向（較小進度為半圈0.75毫米）來調整緩速器對重力的克服程度，以達到滿意的放尺效果。
如果出現倒尺，增大探尺控制柜內調壓器輸出電壓即可。
六、結束語
? ? 改造后，探尺運行穩定可靠，測量準，交流電機基本免維護、無故障。它相比其它直流探尺或交流變頻探尺來說優勢明顯，很少出現放尺過快、倒錘或卡尺、不緊隨料面等故障。其適應探尺機械阻力能力強，調整參數少，簡單方便。為高爐操作和長期穩定生產提供了保障。
